输入额定电压：3kV/3.3kV、6kV/6.6kV、10kV(*)

电压波动范围：电压波动±10%满载运行

频率变化范围：50Hz±10%

输入功率因数：≥0.95(20%负荷以上)

输入电流谐波：≤5% 满足IEEE519-1992和GBT14549-93标准

输出电压范围：0-3/3.3kV、0-6/6.6kV、0-10kV(*)

最大输出容量：30000kVA

输出频率范围：0-50Hz(*)

主电路方式：直接串联高压变频器

控制方式：有/无速度传感器矢量控制或V/F控制

输出频率精度：0.01Hz

加减速时间：1~3000s(*)

过载能力：125% 60s

限流保护：150%

变频器效率：>97%(含输入变压器)

主要控制功能：

功率单元预充电、高效的低电压调试功能、飞车启动功能、瞬停再启动功能、主回路旁通功能、高低电压穿越功能、单元波形异常检测功能、变频器输出波形异常检测功能、远程诊断功能。

保护功能：过载、过流、输出电压异常(偏差在±30%以上停止)、冷却风机异常、停电检测等

通信功能：硬接线(标准)、Profibus-DP(*)、Modbus(*)、Ethernet(*)

接地电阻：≤4Q

MTBF：80000h

柜体结构：钢板制、自立闭锁性

柜体防护等级：IP20(*)

抗震能力(带机座)：按照7级防震设计

冷却方式：强制风冷

柜体颜色：标准RAL7035浅灰色(*)

运行温度：-5~40℃；存储温度：-20~60℃

相对湿度：≤95%(20℃无凝露)

海拔≤2000m(*)

地面水平加速度：0.1g(*)

设置场所：室内，无腐蚀性、易燃、易爆气体的一般环境(*)

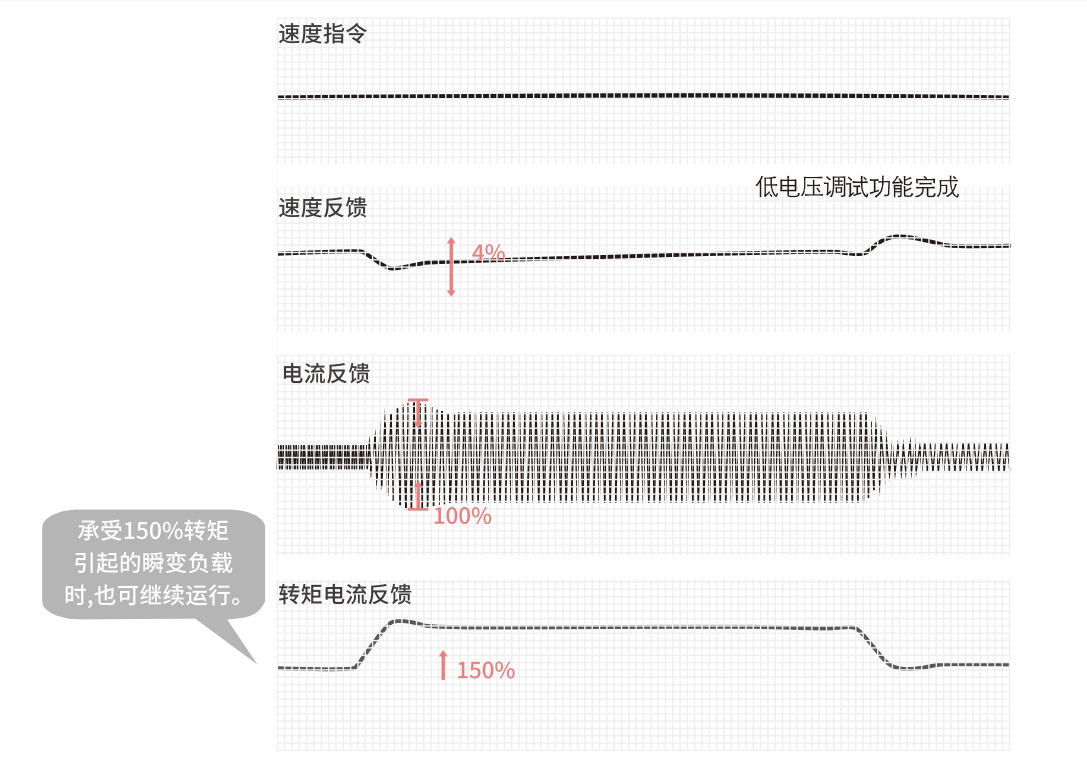

日立高压变频器的高性能鲁棒性矢量控制技术是基于日立高性能轧钢变频技术优化而来，具备低速大转矩、动态响应速度高、对电机参数不敏感等优势，能提高转速控制精度，解决负载扭矩波动问题，并具有过负荷抑制、防止能量回馈等功能。

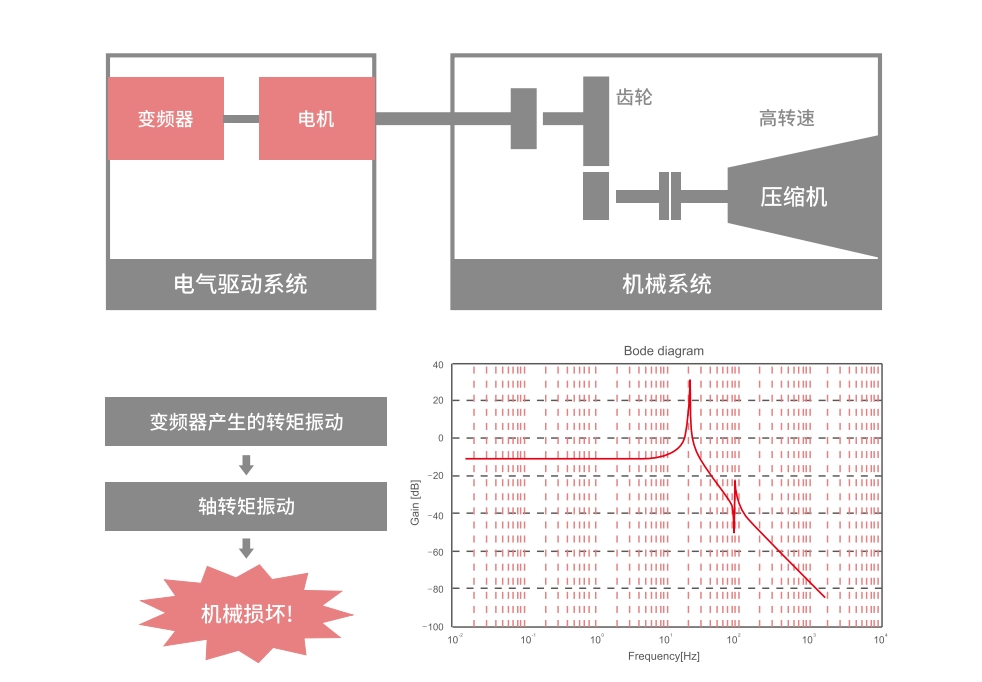

采用日立技术，可以通过变频器的控制算法对转矩振动进行抑制降低轴系振动，避免轴系损坏。

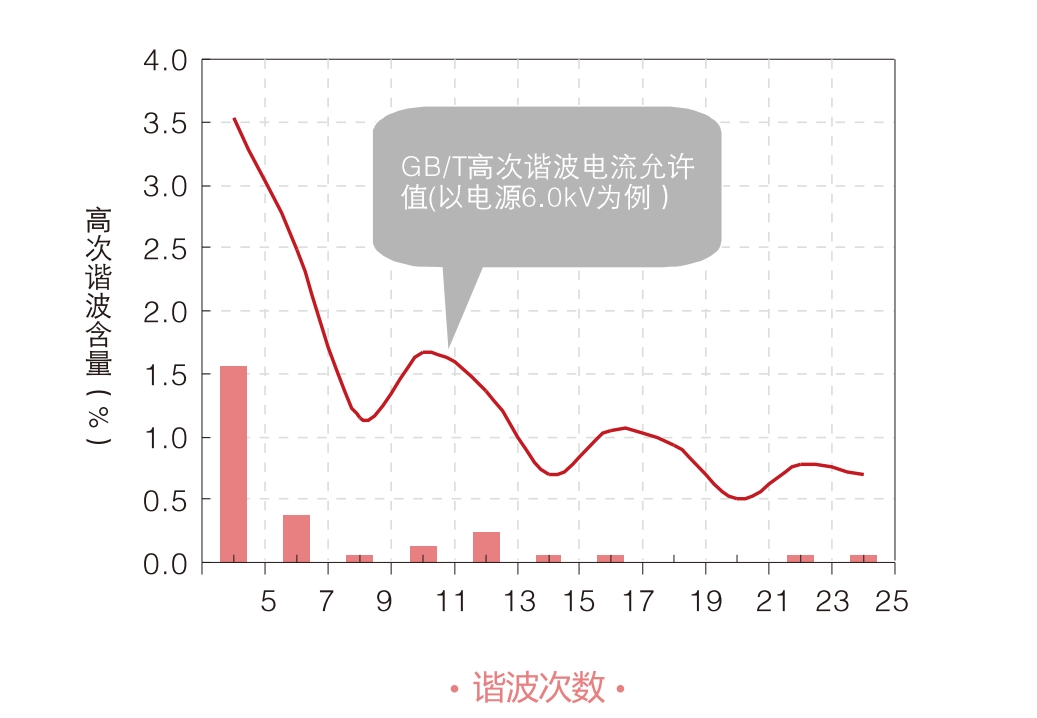

采用移相变压器技术，有效抑制电源输入端高次谐波，20%负载以上网侧谐波含量<4%。

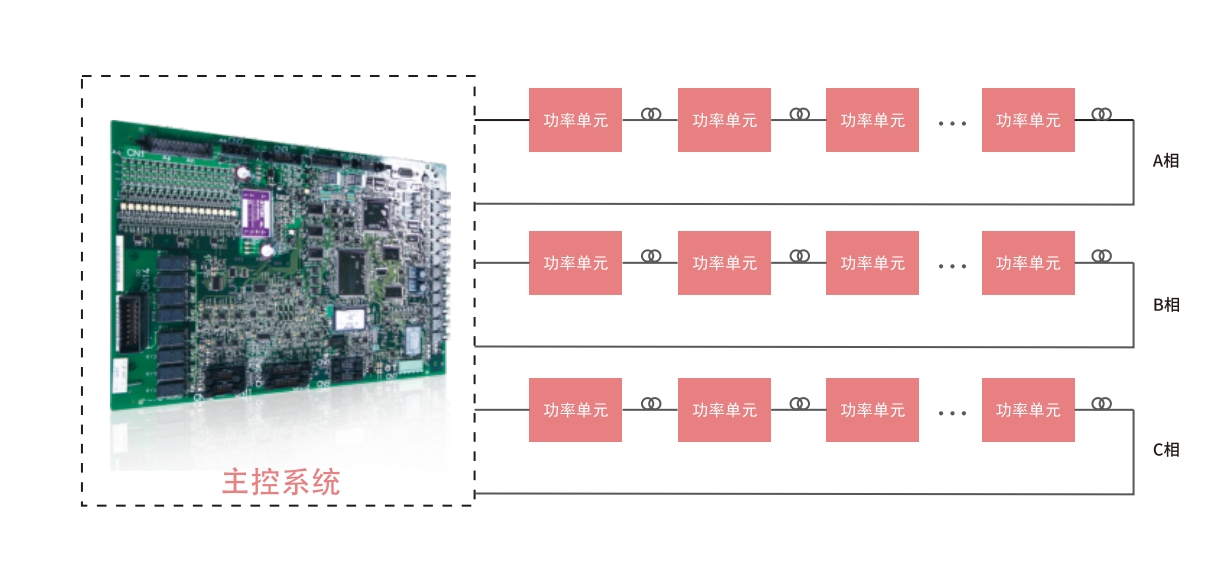

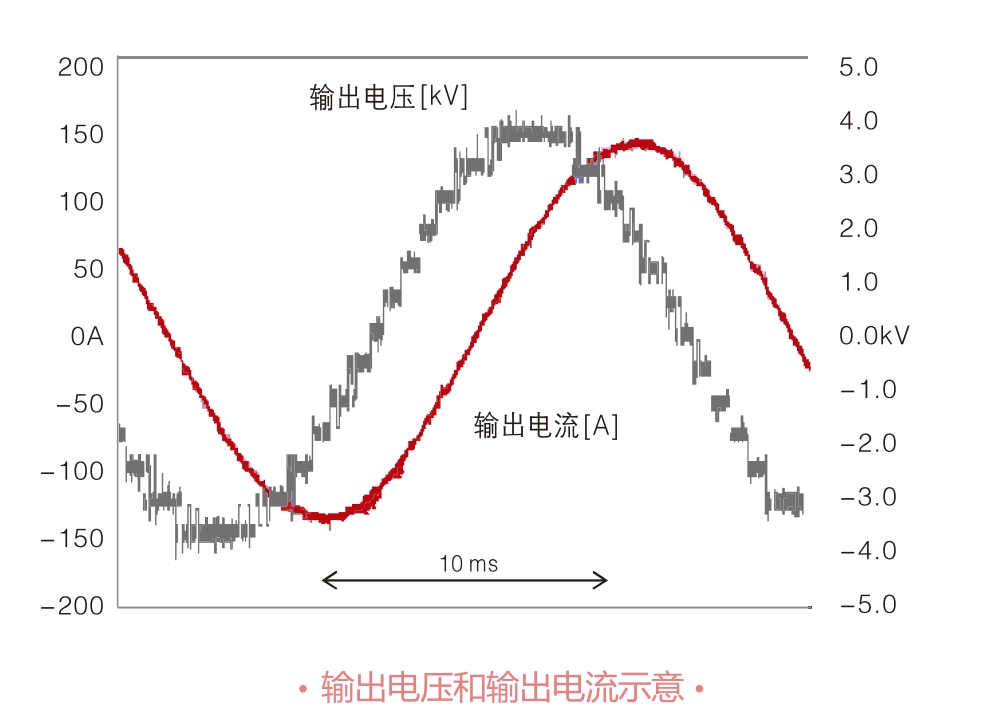

采用多电平级联主回路拓扑结构，独特的PWM控制算法，输出完美接近正弦的波形，保护电机不受伤害。

注：在变频器的输入端、输出端无需额外增加降压变压器、升压变压器及滤波器，直接驱动现有电机。

主控采用单板设计，集成度高，运行更加稳定、可靠；

搭载高性能32位带浮点计算功能CPU,响应速度快，控制精度高，较传统定点运算精度提高30%以上；

具备“无速度传感器矢量控制”和“V/F控制”两种运行模式；

主控系统可直接与电脑进行通讯，设备调试、参数修改和故障信息采集更加方便快捷。

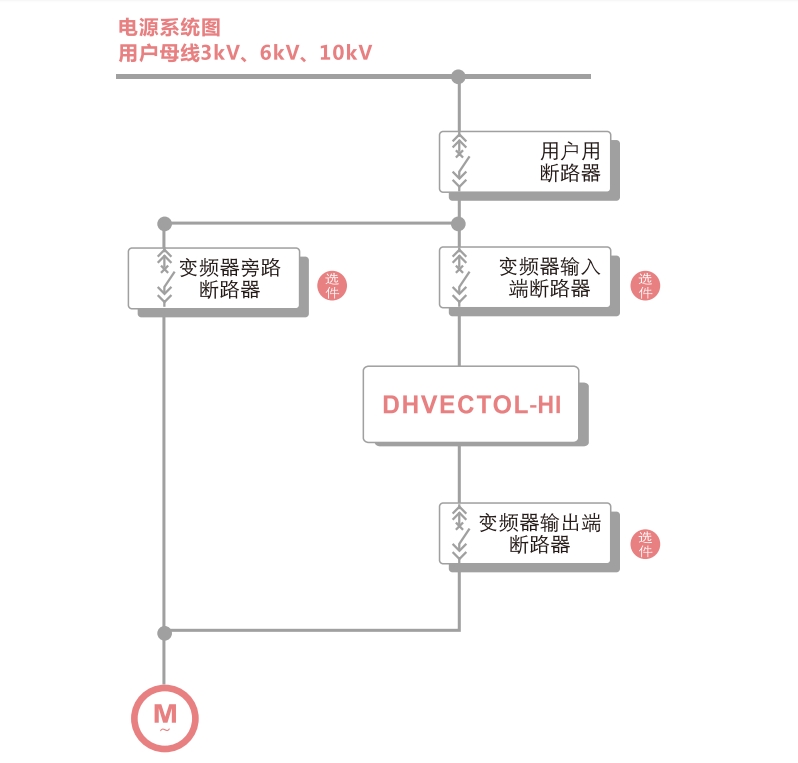

可实现变频到工频运行、工频到变频运行自由切换，保障用户系统稳定连续运行。

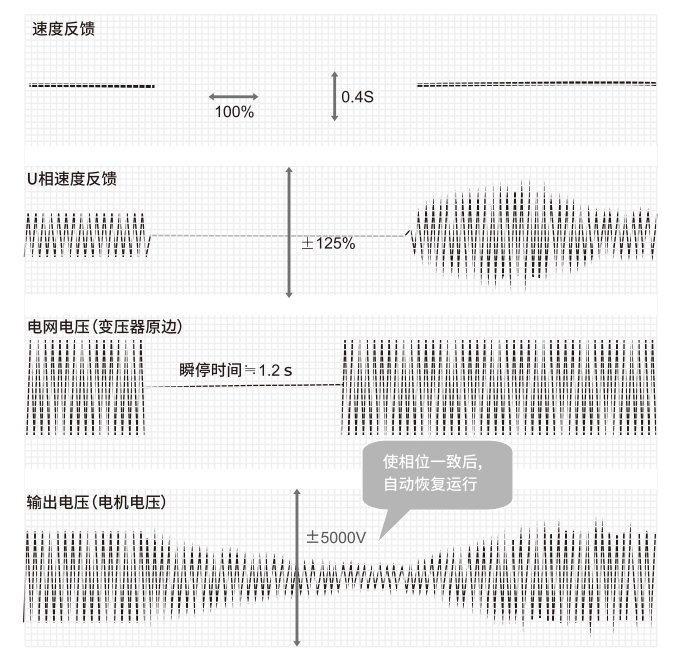

当电网电压瞬时降低时，变频器不停机;

当电网电压恢复时，将电机重新拖动到瞬停前的状态;满足电网电压最长15s的掉电时间。
