输入额定电压：3kV/3.3kV、6kV/6.6kV、10kV(*)

电压波动范围：电压波动±10%满载运行

频率变化范围：50Hz±10%

输入功率因数：≥0.96(20%负荷以上)

输入电流谐波：≤5%满足IEEE519-1992和GBT14549-93标准

输出电压范围：0-3/3.3kV、0-6/6.6kV、0-10kV(*)

输出容量范围：50000KVA

输出频率范围：0-50Hz(*)

主电路方式：直接串联高压变频器

控制方式：有/无速度传感器矢量控制或V/F控制

输出频率精度：0.01HZ(*)

加减速时间：1~3000s(*)

过载能力：125% 60s

限流保护：150%

变频器效率：≥97%(含输入变压器)

主要控制功能：

功率单元预充电专利功能、高效的低电压调试功能、飞车启动功能、电流异常检测功能、瞬停再启动功能、主回路旁通功能、高低电压穿越功能、输出电流不平衡控制功能、单元波形异常检测功能、变频器输出波形异常检测功能、远程诊断功能

保护功能：过载、过流、输出电压异常(偏差在土30%以上停止)、冷却风机异常、停电检测等

通信功能：硬接线(标准)、 profibus-DP(*)、Modbus(*)、Ethernet(*)

接地电阻≤4Ω

MTBF：50000h

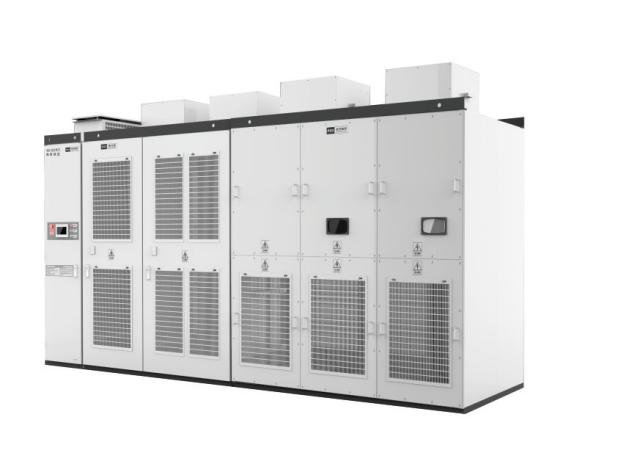

柜体结构：钢板制、自立闭锁性

柜体防护等级：IP20(*)

抗震能力：按照7级防震设计

冷却方式：

06KV：9000KV A以下风冷, 以上水冷

10KV：15000KV A以下风冷, 以上水冷

柜体颜色：标准RAL7035浅灰色(*)

运行温度: -5~40℃；存储温度: -20-60℃

相对湿度：≤95%(20℃无凝露)

海拔：≤2000m(*)

地面水平加速度：0.1g(*)

设置场所：室内, 无腐蚀性、易燃、易爆气体的一般环境(*)

全系列标配金属自愈式薄膜电容，极大提升可靠性。

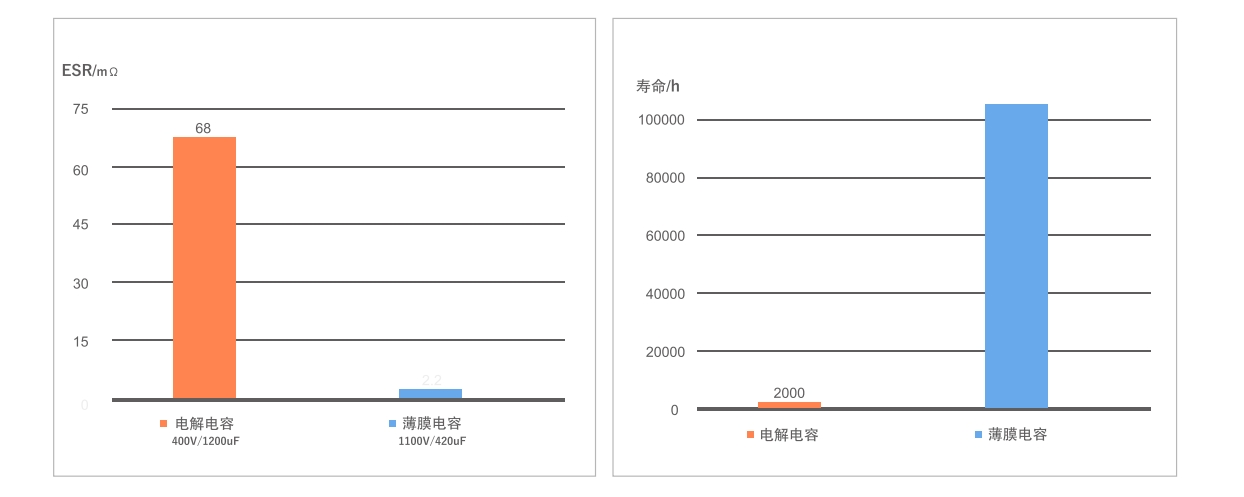

寿命是电解电容的2.5倍,生命周期内免维护。

超低的ESR可极大的降低电容自身损耗，能输出更大电流，低温和高稳特性更加优异。

薄膜电容具有较高的纹波耐受能力和耐高压能力。

蒲膜电容介质出现缺陷或击穿时，击穿点或缺陷位置的金属化镀层在电弧作用下瞬间挥发，使得电容器形成无金属绝缘隔离区,从而实现自愈。

具备矢量控制等高性能的产品特点。

核心技术---矢量控制

矢量控制技术全方位覆盖异步电机、永磁同步电机、电励磁同步电机，控制算法细分为有位置传感器的矢量控制和无位置传感器的矢量控制共6类。调速范围宽，系统动态响应快，可大幅提高转速控制精度(有位置传感器的矢量控制算法精度可达0.2%，无位置传感器的矢量控制算法精度可达0.5%)，转矩响应速度在10ms以内，极大减小负载扭矩波动，具备过负载抑制、防止能量回馈等功能。

高性能的主控系统

主控采用单板设计，集成度高，运行更加稳定、可靠。搭载高性能32位带浮点计算功能CPU，响应速度快，控制精度高，较传统定点运算精度提高30%以上。具备“无速度传感器矢量控制”和“V/F控制”两种运行模式。主控系统可直接与电脑进行通讯，设备调试、参数修改和故障信息采集更加方便快捷。

通过多种创新技术，使现场运维方便快捷。

功率单元预充电专利技术

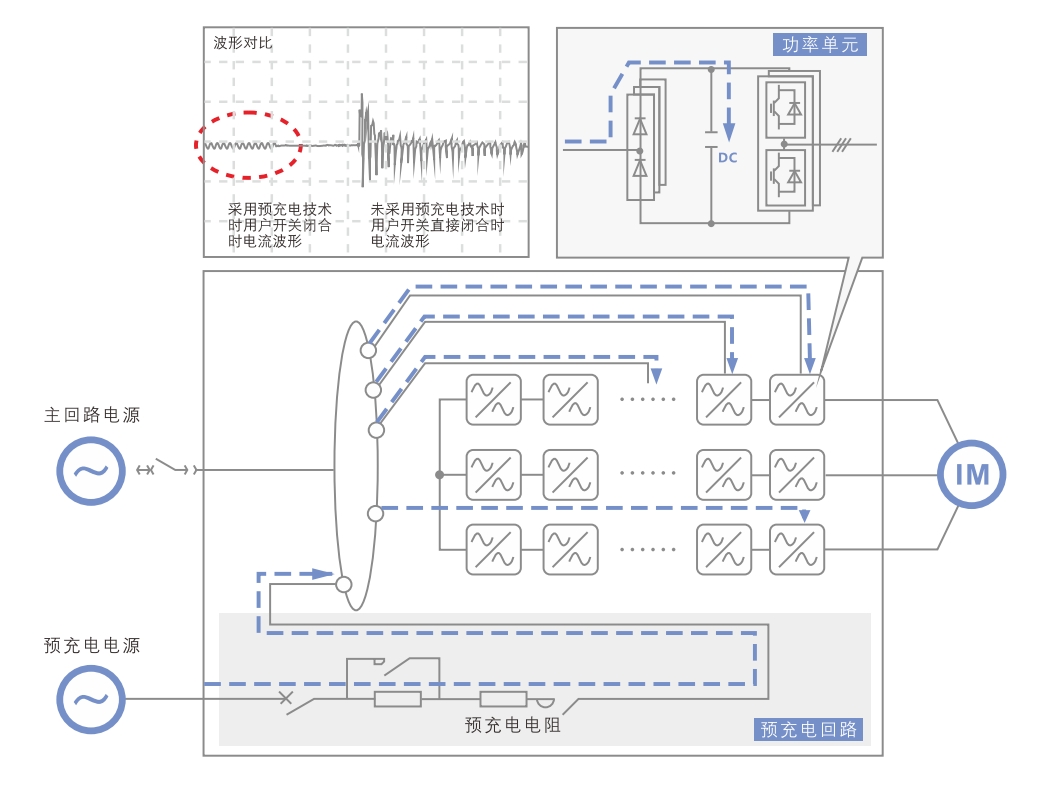

降低主回路合闸涌流，对功率单元无冲击，保护滤波电容及功率器件，延长使用寿命。

功率单元回路更加简单，减少器件故障点提高可靠性。

灵活的自动工/变互切功能

变频器出现故障后自动切换到工频，不影响机组正常运行。变频器故障排除后无需机组停机，可以无扰切换到变频运行。

高效的低电压调试功能

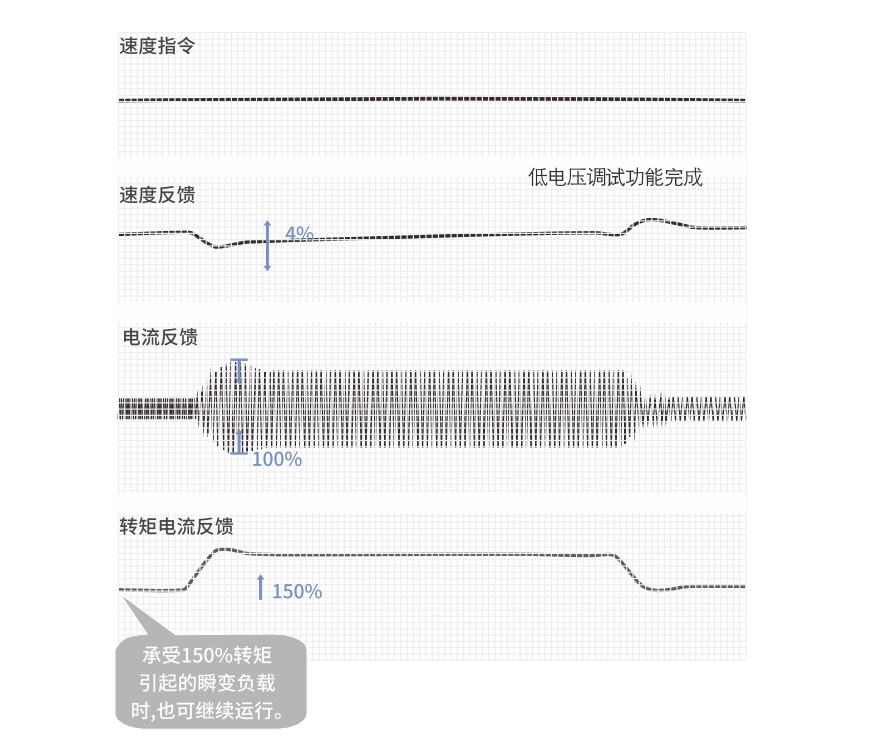

仅380V低压电源即可完成所有功能调试实现变频器输出电压从零到额定的带电发波测试，极大地提高了现场调试的效率。

故障处理时，无需系统停机即可完成变频器各项测试，保证用户运行的连续性。

输出波形自检功能

包括空载自检和带载自检两种模式空载自检功能用于进行逻辑判断测试，以及通过比较输出电压与单元实际电压判断变频器输出三相电压是否正确。

带载自检通过对输出电流进行谐波分析，检测变频器工作状态，避免电机处于异常工作状态。

谐波在线分析及显示功能

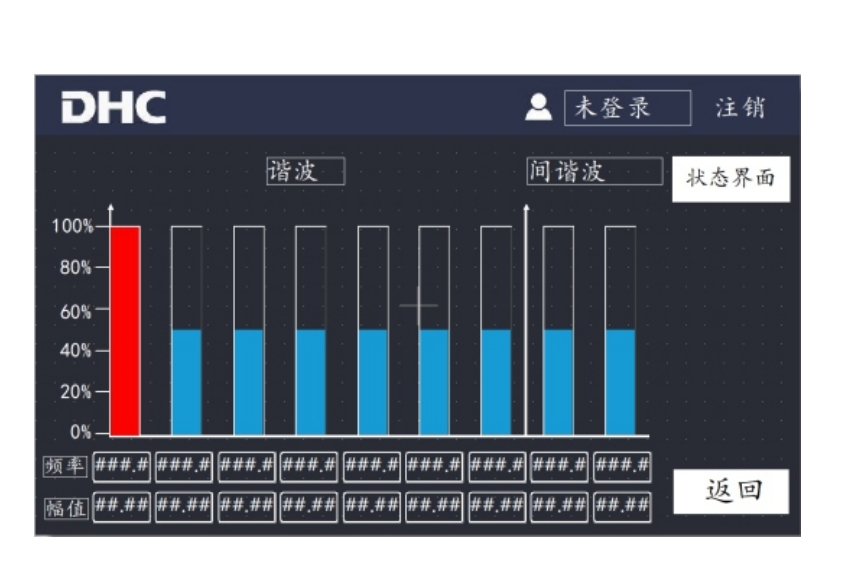

采集变频器电流，进行实时傅里叶分析，将谐波含量显示至触摸屏，帮助运行人员了解系统运行状态。

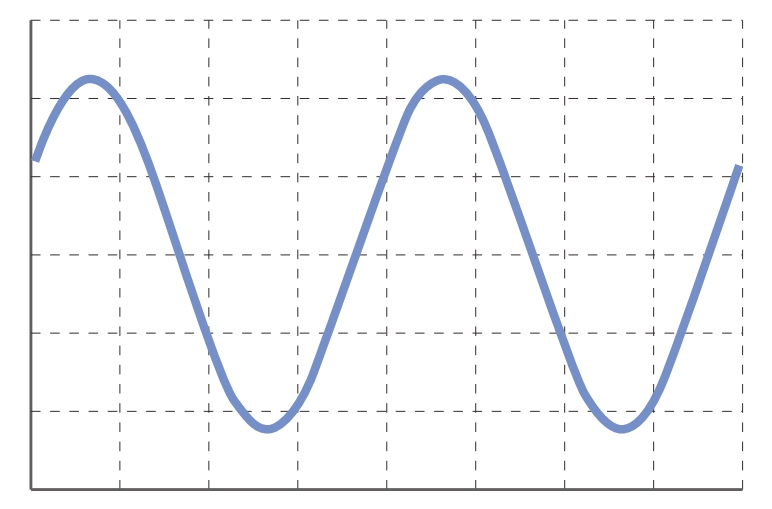

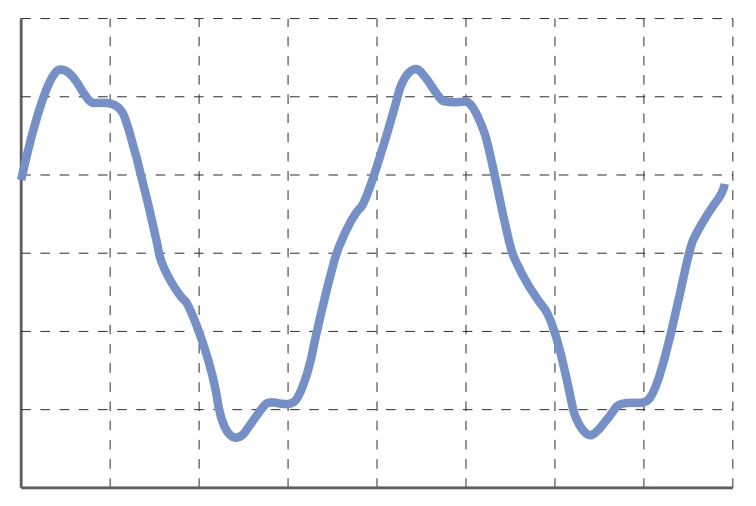

针对整数次谐波及间谐波异常报警，保证系统安全运行。

采用多种专利技术，从软件、硬件、系统等方面创新，提升产品的可靠性。

功率单元智能旁通及自恢复功能

电子旁通:主回路简单，采用IGBT智能旁通技术实现单元旁通简单可靠,单元旁通后可自行恢复，无需停机复位。

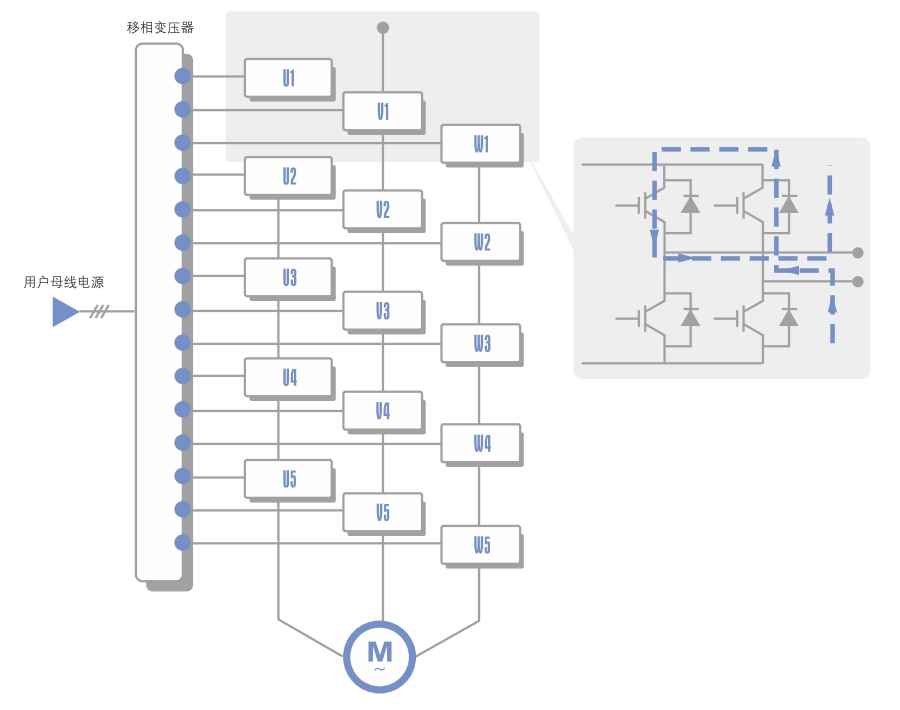

当U1单元发生故障进入自动旁通状态时，V1、W1单元也会同时进入旁通状态，如上图所示;当U1故障消失恢复正常运行时，V1、W1也会同时恢复正常运行。

机械旁通(选配):IGBT故障时依靠每级单元外独立设计的接触器触点通断，可实现对单个单元的精准旁通。

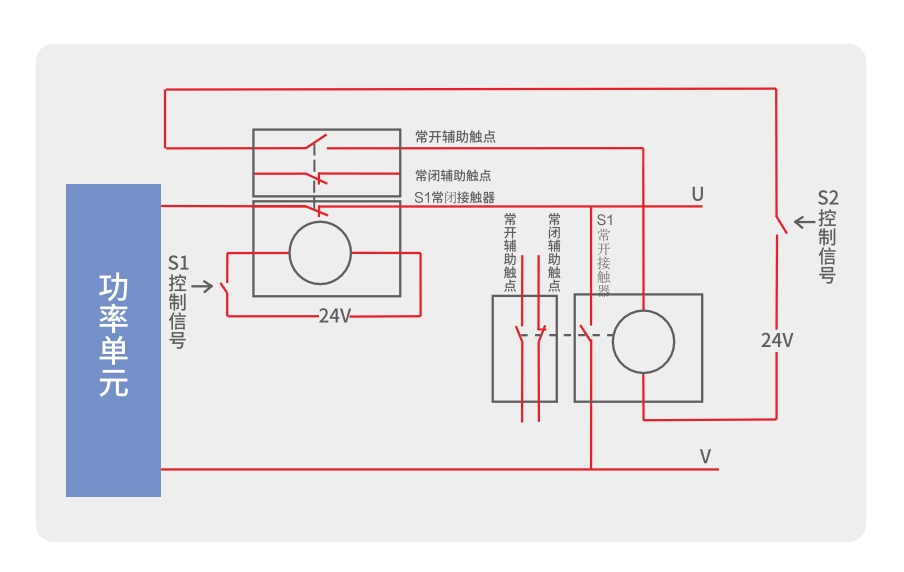

当单元IGBT故障时，接触器触点S1断开S2闭合(S1和S2经辅助触点互联)，可实现对单个单元的精准旁通。

降速防过压功能

变频器在降速或停机过程中进行相关限制，能够有效避免变频器在高频情况下由于降速过快导致的过压故障。

瞬停再启动功能

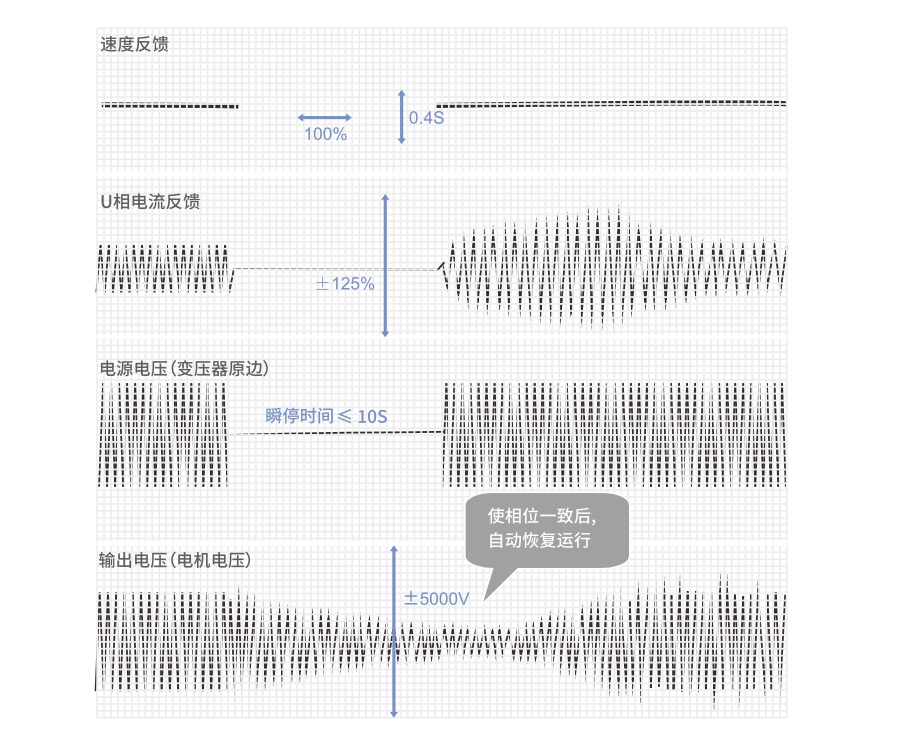

能应对电网跌落、“晃电”等情况做到快速响应、平滑恢复无冲击，保证系统正常运行。

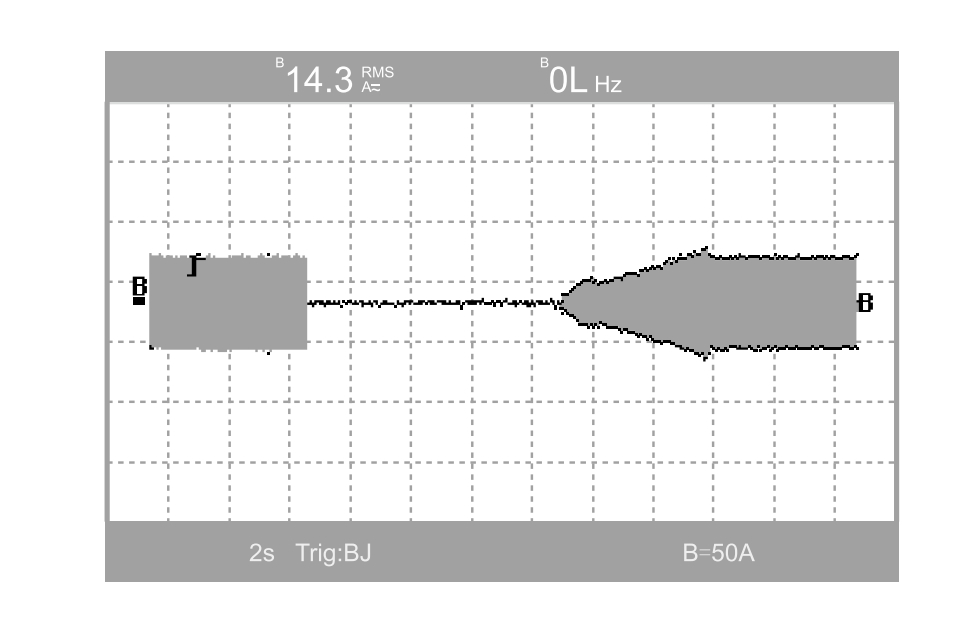

对于小转动惯量负载:采用瞬停封波，利用电机惰转产生的残压实时锁定电机位置，待电网恢复时实现快速无冲击瞬停恢复。对于大转动惯量负载:采用瞬停不封波，变频器维持输出，励磁保持，缩短瞬停恢复时间，通过速度环闭环控制实现瞬停平滑再启动。

三相电流不平衡自动抑制控制功能

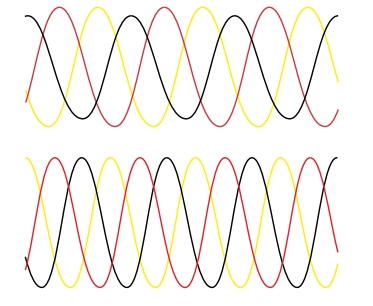

如果三相电流存在不平衡分量，则自动生成电压补偿量，控制三相电流不平衡度小于0.5%;应对输入及负载等非理想因素带来的功率波动，提升驱动品质。

采用多种专利技术，从软件、硬件、系统等方面创新，提升产品的可靠性。

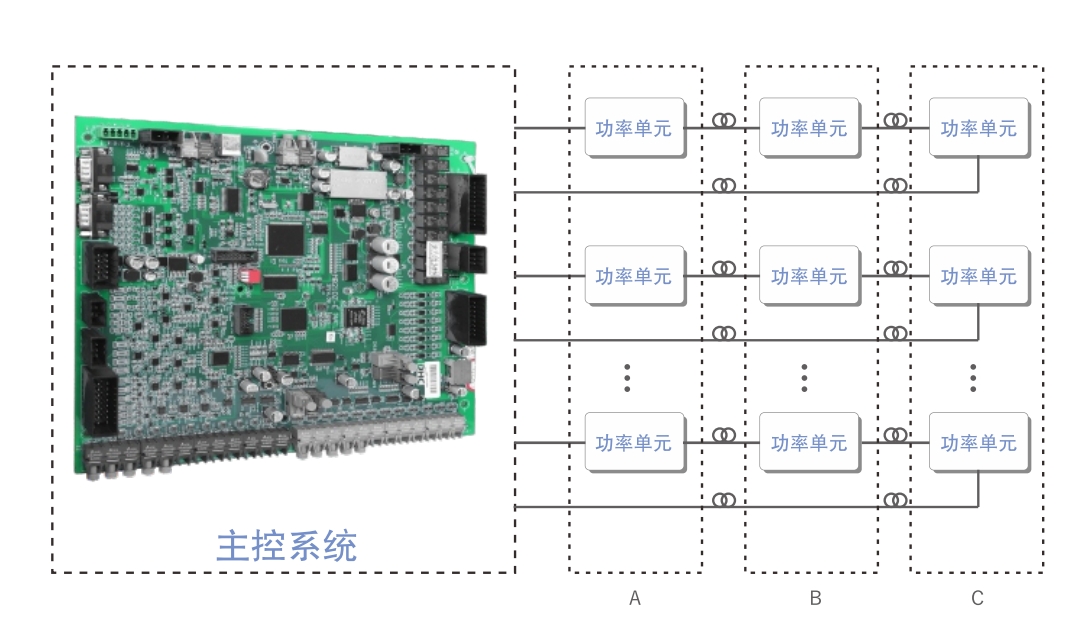

智能化的单元内部监测

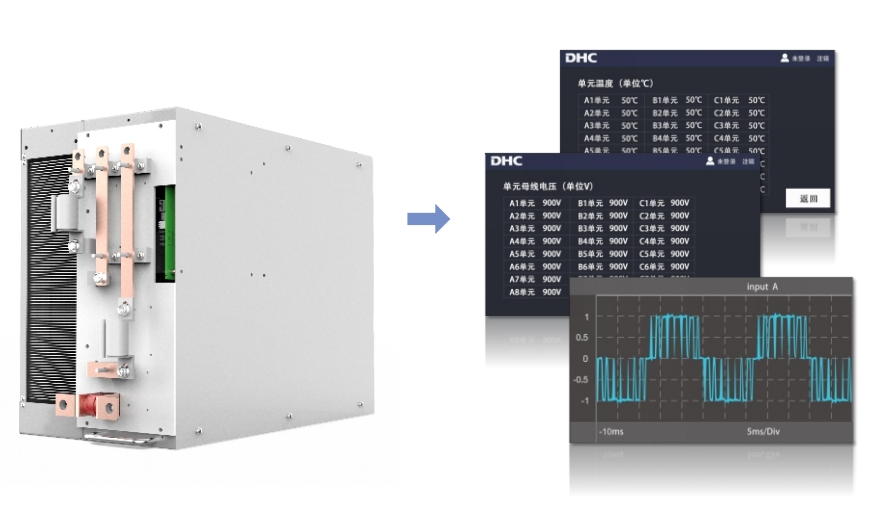

实时获取所有单元的母线电压及单元温度更好的观察每个单元的运行状态。

虚拟示波器功能(选配)

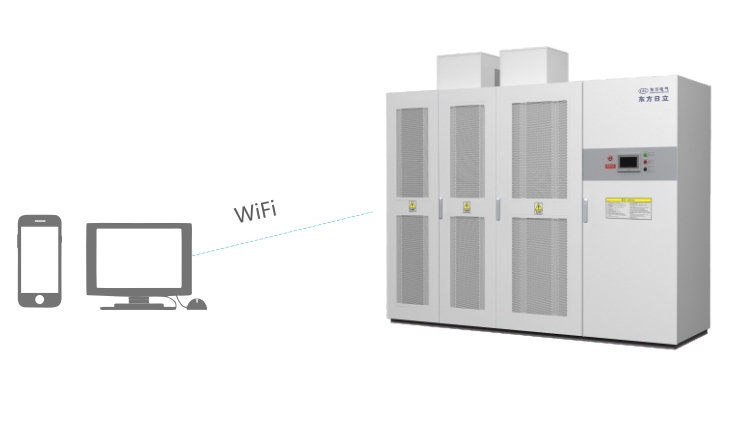

装置可配备虚拟示波器模块，通过wifi网络与手机app、电脑端软件进行连接，就地观测装置的运行参数和关键数据波形，实现对装置的有效监控。
